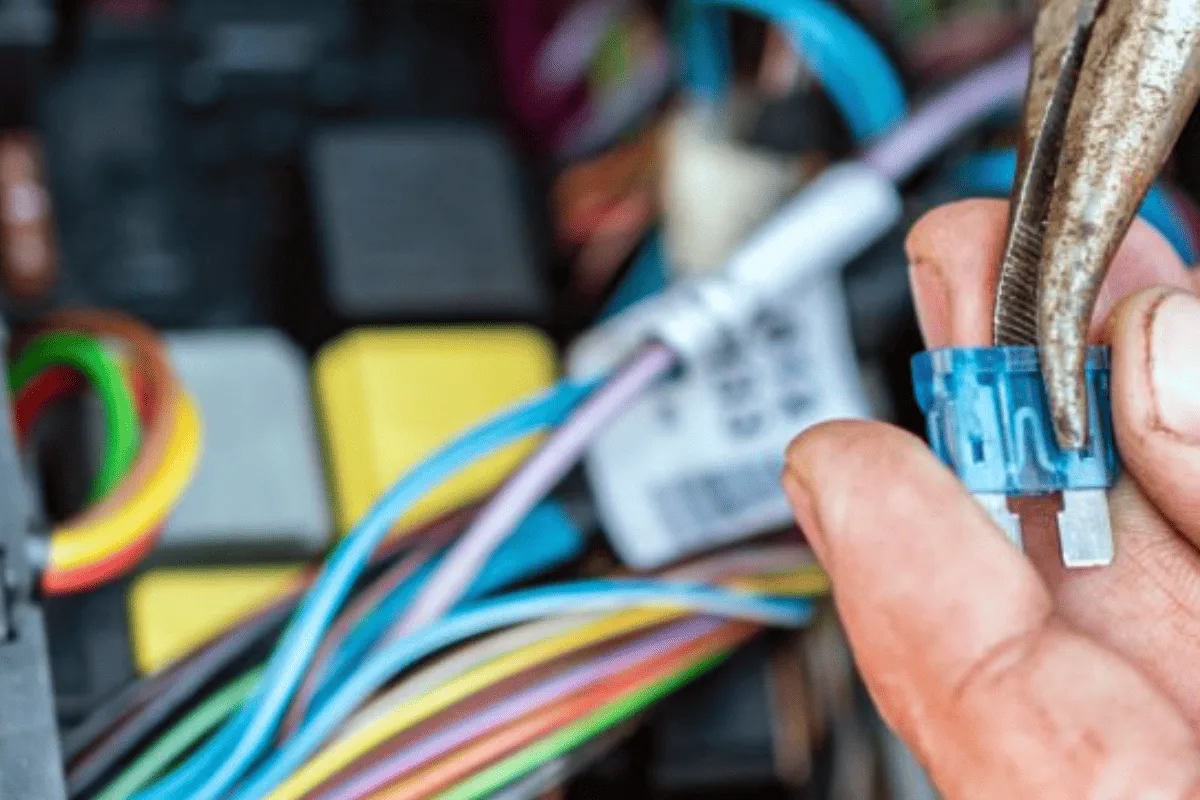

Comment savoir si un fusible de voiture est mort ?

Votre radio s'éteint soudainement au milieu de votre chanson préférée ? Vos essuie-glaces refusent de bouger sous une pluie battante, ou l’allume-cigare ne charge plus votre téléphone ? Avant de paniquer, d’appeler une dépanneuse et d’imaginer une facture de garage à trois zéros, respirez. Le coupable n’est peut-être pas le moteur de l'équipement, mais une toute petite pièce en plastique et en métal qui coûte moins d’un euro : le fusible.

Dans cet article, nous allons nous glisser dans la peau d'un détective. En moins de 5 minutes chrono, vous allez apprendre comment savoir si un fusible de voiture est mort, comment identifier la cause réelle de sa panne et comment le remplacer en toute sécurité, que vous rouliez en Renault, Peugeot, Volkswagen ou BMW.

Le conseil d'expert Fixter : gardez toujours en tête qu'un fusible qui grille est un symptôme, pas seulement un problème. C'est le signal d'alarme de votre voiture. En se sacrifiant, le fusible a bloqué une surintensité électrique pour protéger des composants électroniques beaucoup plus coûteux. Trouver le fusible mort, c'est bien ; comprendre pourquoi il a sauté, c'est l'assurance de rouler sereinement. Prêt ? Sortez votre loupe, on ouvre le capot.

Comment votre voiture vous dit qu'un fusible a sauté ?

Une panne électrique sur une voiture moderne peut rapidement faire peur. Pourtant, le réseau électrique d'un véhicule est parfaitement sectorisé. Quand un fusible rend l'âme, votre voiture vous envoie des signaux très précis. L'art du diagnostic consiste simplement à savoir les décoder.

Voici les cas de figure les plus courants dans lesquels vous allez très probablement vous reconnaître :

La panne ciblée : un équipement isolé fait la grève

C’est le symptôme le plus classique et le plus révélateur. Tout le système électrique de votre voiture fonctionne à merveille, à l'exception d'un seul et unique élément.

• Votre smartphone ne charge plus sur l’allume-cigare, mais l’autoradio fonctionne parfaitement.

• La vitre électrique côté passager refuse de descendre, tandis que les trois autres obéissent au doigt et à l'œil.

• Un seul de vos phares (ou de vos feux de croisement) reste éteint, alors que l'ampoule est neuve.

Si la panne est ultra-localisée, n'accusez pas tout de suite le moteur du lève-vitre ou l'écran central : c'est la signature typique d'un fusible sectoriel qui a sauté.

La panne de démarrage : quand le moteur refuse de se lancer

Tous les fusibles ne servent pas qu'au confort de l'habitacle. Certains gèrent des organes vitaux de votre véhicule. Si vous tournez la clé (ou appuyez sur le bouton Start) et que le moteur refuse de démarrer, le coupable peut être un fusible de protection moteur :

• Le fusible de la pompe à carburant : s'il est mort, le carburant n'arrive plus au moteur. Le démarreur tourne dans le vide, mais la voiture ne démarre pas.

• Le fusible du démarreur ou du calculateur : dans ce cas, c'est le silence radio total sous le capot, malgré une batterie parfaitement chargée.

Le premier réflexe : localiser les boîtes à fusibles

Pour vérifier vos soupçons, il faut savoir où regarder. Une voiture possède généralement deux boîtes à fusibles principales, protégeant deux zones distinctes :

Le conseil Fixter : à l'intérieur de chaque couvercle de boîte à fusibles (ou dans le carnet d'entretien de votre véhicule), vous trouverez un schéma. Il fonctionne comme un plan de métro : chaque fusible y est représenté par un numéro ou un pictogramme (un petit dessin de phare, de radio, etc.) associé à sa puissance en Ampères. C'est votre carte au trésor pour trouver le coupable en un clin d'œil !

Besoin d'une aide supplémentaire ?

Obtenir de l'aide avec Fixter

Le guide pratique : comment savoir si un fusible de voiture est mort ?

Vous avez localisé la boîte à fusibles et identifié celui qui correspond à l'équipement en panne grâce au schéma. Il est maintenant temps de passer aux choses sérieuses : le diagnostic. Pour savoir si le fusible a rendu l'âme, deux méthodes s'offrent à vous, de la plus accessible à la plus professionnelle.

Méthode 1 : l'inspection visuelle (simple, rapide et gratuite)

C’est la méthode que tout le monde peut appliquer en quelques secondes sur le bord de la route. Elle ne nécessite aucun outil spécifique, si ce n'est une bonne paire d'yeux et un peu de lumière.

• Étape 1 : retirer le fusible en toute sécurité

  Ne forcez jamais avec un tournevis ou une pince métallique de bricolage, vous risqueriez d'écraser le plastique ou de provoquer un court-circuit. Regardez attentivement dans le couvercle de votre boîte à fusibles : une petite pince en plastique (souvent blanche ou jaune) y est clipsée. Utilisez-la pour pincer fermement le fusible suspect et tirez-le bien droit vers vous.

• Étape 2 : que faut-il regarder ?

  Les fusibles automobiles (de type "lame") possèdent un corps en plastique transparent. Regardez-le par transparence, face à la lumière. À l'intérieur, vous apercevrez une petite languette métallique en forme de "U" ou de "S" : c’est le filament conducteur.

• Le verdict :

  • Le fusible est mort si le filament métallique au centre est visiblement coupé, brisé, ou si les parois intérieures en plastique sont noircies par une étincelle.

  • Le fusible est bon si le filament est parfaitement continu et intact.

Méthode 2 : le test au multimètre (la méthode pro, sans retirer le fusible)

L'inspection visuelle a ses limites : une micro-fissure invisible à l'œil nu sur le filament peut vous induire en erreur. C'est pourquoi les mécaniciens professionnels utilisent un multimètre. Le grand avantage de cette méthode ? Vous n'avez même pas besoin de retirer le fusible de son logement.

• Étape 1 : le réglage de l'appareil

  Allumez votre multimètre et réglez le curseur sur le mode "continuité" (généralement symbolisé par une icône de diode ou d'ondes sonores). Pour vérifier que l'appareil fonctionne, faites toucher les pointes noire et rouge : vous devez entendre un signal sonore (bip).

• Étape 2 : le positionnement des pointes

  Regardez de près le dessus du fusible encore en place dans sa boîte. Vous remarquerez deux minuscules petits ergots métalliques carrés qui affleurent à travers le plastique. Posez la pointe noire du multimètre sur l'un des ergots, et la pointe rouge sur l'autre. L'ordre n'a aucune importance.

• Le verdict :

  • Ça bipe (ou l'écran affiche une valeur proche de 0 Omega) : le courant passe d'une borne à l'autre, le fusible est parfaitement sain.

  • C'est le silence radio (ou l'écran affiche "1" ou "OL") : le courant ne circule plus, le filament interne est rompu. Le fusible est mort et doit être remplacé.

Le conseil d'expert Fixter : si vous devez tester toute une rangée de fusibles, la méthode du multimètre vous fera gagner un temps précieux. En moins de deux minutes, vous pouvez scanner l'intégralité de la boîte sans jamais vous fatiguer les yeux ni risquer de perdre un fusible sous un siège

Besoin d'une aide supplémentaire ?

Obtenir de l'aide avec Fixter

Les causes : pourquoi un fusible de voiture grille-t-il ?

Trouver un fusible mort et le remplacer par un œil neuf est une excellente première étape. Cependant, si vous ne comprenez pas pourquoi il a grillé, vous risquez d'avoir une mauvaise surprise : voir le nouveau fusible claquer instantanément dès que vous remettrez le contact.

En tant qu'experts de l'entretien automobile, nous insistons toujours sur ce point : un fusible ne se détruit jamais par hasard. Il se sacrifie parce que l'intensité du courant électrique (le nombre d'Ampères) a dépassé la limite de sécurité que le circuit peut supporter.

Voici les quatre causes principales qui expliquent ce phénomène :

La surcharge ponctuelle (le coup des accessoires)

C'est la cause la plus fréquente pour les fusibles de l'habitacle. Vous branchez un appareil gourmand en énergie ou défectueux, et le circuit sature.

• L'exemple typique : un chargeur de téléphone bas de gamme « low-cost » qui crée une micro-surchauffe, ou une glacière électrique de camping un peu trop puissante branchée sur la prise allume-cigare de 12V.

• Le mécanisme : l'appareil demande plus d'énergie que le fil conducteur ne peut en endurer. Le fusible chauffe et fond pour éviter que les câbles de votre tableau de bord ne prennent feu.

Le court-circuit franc (le piège mécanique)

Ici, le problème vient du réseau électrique de la voiture elle-même. Un court-circuit se produit lorsque le fil positif d'un équipement électrique entre en contact direct avec la masse du véhicule (la carrosserie métallique).

• L'exemple typique : un câble électrique dont la gaine de protection isolante s'est usée à force de frotter contre une pièce métallique du moteur, ou pire, un rongeur (martre, souris) qui a grignoté les fils sous le capot durant la nuit.

• Le mécanisme : le courant retourne à la masse sans rencontrer de résistance, provoquant un pic d'intensité foudroyant. Le fusible claque immédiatement pour couper le courant.

L'infiltration d'eau (l'ennemi invisible)

L'eau et l'électricité n'ont jamais fait bon ménage, et votre voiture n'échappe pas à la règle. L'humidité est un excellent conducteur électrique qui peut ponter des connexions qui ne devraient pas l'être.

• L'exemple typique : de l'eau qui pénètre dans une optique de phare fissurée après un gros orage, ou une fuite de liquide lave-glace qui s'infiltre directement dans le moteur d'essuie-glace.

• Le mécanisme : l'eau crée un pont électrique anormal, provoquant une baisse drastique de la résistance et faisant sauter le fusible protecteur de l'équipement concerné.

La vétusté et la fatigue des matériaux

Parfois, le coupable est simplement le temps qui passe. Les fusibles sont soumis à de fortes variations de température (le gel en hiver, la chaleur étouffante sous le capot en été) et à des vibrations constantes lorsque vous roulez.

• L'exemple typique : une voiture ancienne ou fortement kilométrée dont les fusibles d'origine sont fatigués.

• Le mécanisme : à force de chauffer et de refroidir sur des dizaines de milliers de kilomètres, le filament métallique se fragilise, s'amincit et finit par rompre sous l'effet d'une tension pourtant tout à fait normale.

Le conseil de l'expert Fixter : si vous remplacez votre fusible défectueux et que le nouveau grille à son tour dans les secondes qui suivent, n'insistez surtout pas. Cela signifie que le problème (court-circuit ou infiltration) est permanent. Mettre un fusible plus puissant pour "forcer" le passage est la pire erreur à faire : vous risquez de faire fondre le faisceau électrique global de la voiture. Il est alors temps de faire appel à un professionnel pour un diagnostic électrique approfondi.

Besoin d'une aide supplémentaire ?

Obtenir de l'aide avec Fixter

Spécificités par constructeurs : où se cachent les fusibles sur votre modèle ?

Chaque constructeur automobile possède sa propre philosophie d'ingénierie. Si le principe d'un fusible reste le même qu'on roule en citadine ou en SUV de luxe, leur emplacement exact peut s'apparenter à un véritable jeu de piste selon la marque de votre véhicule.

Pour vous éviter de chercher pendant des heures, voici un tour d'horizon des configurations des constructeurs les plus populaires sur le marché.

Groupe Renault & Dacia (Clio, Captur, Megane, Sandero, Duster...)

Chez Renault et sa filiale Dacia, la logique d'implantation est restée assez constante au fil des générations (comme sur les célèbres Clio 4 ou Captur).

• Dans l'habitacle : le boîtier principal se situe généralement à gauche du volant, tout en bas du tableau de bord. Il est souvent dissimulé derrière un petit vide-poche amovible qu'il faut déclipser en tirant fermement. Attention : sur certains modèles, les fusibles sont logés très profondément, ce qui rend l'usage de la pince en plastique indispensable pour les attraper.

• Sous le capot : une seconde boîte noire se trouve juste à côté de la batterie.

Groupe Stellantis : Peugeot, Opel, Fiat (208, 3008, Corsa, Fiat 500...)

Le groupe Stellantis rassemble de nombreuses marques qui partagent désormais des plateformes techniques communes.

• Dans l'habitacle : l'accès peut s'avérer un peu plus technique, notamment sur les Peugeot 208 ou 3008. Le boîtier se trouve sous le tableau de bord, côté conducteur. Pour l'atteindre, il faut parfois déclipser une partie de la garniture en plastique ou passer par la trappe située tout au fond de la boîte à gants.

• Sous le capot : la boîte principale de gestion moteur est facilement accessible, positionnée à droite ou à gauche du bloc moteur sous un grand cache étanche.

Groupe Volkswagen : VW, Audi, Skoda (Golf, Polo, A3, Octavia...)

Les marques allemandes du groupe Volkswagen sont réputées pour leur rigueur et la clarté de leur architecture électrique.

• Dans l'habitacle : c'est l'emplacement historique de la marque. Ouvrez la portière conducteur en grand et regardez sur le flanc latéral du tableau de bord. Un cache en plastique (souvent de la forme d'un triangle arrondi) s'ouvre à l'aide d'un tournevis plat ou de la clé de contact pour révéler une boîte très ordonnée.

• Sous le capot : située à côté de la batterie, la boîte moteur intègre un schéma d'une précision chirurgicale, souvent repris en détail dans le manuel d'utilisation du véhicule.

Ford & Toyota (Fiesta, Focus, Yaris, Corolla...)

Deux géants mondiaux, deux approches différentes du confort de maintenance.

• Chez Ford : la constructeur américain adore dissimuler sa boîte d'habitacle derrière la boîte à gants. Pour y accéder (sur une Fiesta par exemple), il faut ouvrir la boîte à gants, presser fermement sur les parois latérales intérieures pour la faire basculer complètement vers le bas.

• Chez Toyota : la marque japonaise privilégie une grande clarté. Si une petite boîte subsiste sous le volant, l'essentiel des fusibles de puissance et d'accessoires est centralisé sous le capot dans un boîtier très facile à ouvrir et à inspecter.

Marques Premium : BMW & Range Rover (série 1, série 3, Evoque, sport...)

Nous entrons ici dans le monde de l'électronique de pointe. Ces véhicules haut de gamme embarquent tellement de technologies embarquées qu'une ou deux boîtes à fusibles ne suffisent plus.

• Des emplacements multiples : sur ces modèles, les fusibles se cachent partout. Vous en trouverez sous le capot, sous le tableau de bord, mais également dans le coffre, sous le tapis de sol ou derrière les garnitures latérales droites ou gauches.

• L'alerte Fixter : sur ces architectures multiplexées très sensibles, débrancher des fusibles au hasard pour les inspecter visuellement peut couper l'alimentation de calculateurs et générer des messages d'erreur au tableau de bord. Sur une BMW ou un Range Rover, l'usage du multimètre (Méthode 2) est vivement recommandé pour tester les fusibles directement en place sans jamais les déconnecter inutilement.

Besoin d'une aide supplémentaire ?

Obtenir de l'aide avec Fixter

Comment remplacer un fusible et quelles erreurs éviter ?

Vous avez mené l'enquête, identifié le coupable à l'œil nu ou au multimètre, et acheté la pièce de rechange. Remplacer un fusible est une opération simple qui prend moins de deux minutes, mais qui demande de respecter des règles de sécurité strictes pour éviter d'endommager l'électronique de votre véhicule.

Voici la procédure à suivre pas à pas :

Étape 1 : sécuriser le circuit électrique

Avant même de toucher à la boîte à fusibles, coupez impérativement le contact et retirez la clé du neiman (ou éloignez la carte de démarrage). Aucun courant ne doit circuler dans le circuit pendant la manipulation pour éviter la formation d'un arc électrique (une étincelle) qui pourrait endommager les composants voisins ou vous brûler.

Étape 2 : respecter l'ampérage exact et le code couleur

Les fusibles automobiles utilisent un code couleur universel standardisé pour indiquer leur intensité maximale exprimée en Ampères (A). Le chiffre est également gravé directement sur le dessus du plastique.

Lorsque vous installez le nouveau fusible, poussez-le fermement à fond dans son logement à l'aide de vos doigts ou de la pince en plastique.

L'alerte de sécurité : deux erreurs qui peuvent coûter cher

Erreur 1 : augmenter l'ampérage "pour être tranquille"

Si un fusible de 10 A (rouge) a grillé, ne le remplacez jamais par un fusible de 15 A ou 20 A. En faisant cela, vous augmentez la tolérance du circuit. Si la panne se reproduit, le fusible ne fondra pas, mais ce sont les fils électriques de votre voiture qui vont chauffer, fondre et potentiellement déclencher un incendie sous le tableau de bord.

Erreur 2 : l'astuce du papier d'aluminium

On voit parfois cette "astuce de grand-père" sur internet : enrouler le fusible mort dans du papier d'aluminium pour dépanner. C’est extrêmement dangereux. L'aluminium va laisser passer le courant sans aucune restriction ni protection. En cas de court-circuit, vous détruirez instantanément le calculateur ou l'équipement électronique lié, avec une facture de réparation qui se comptera en milliers d'euros.

Que faire si le nouveau fusible grille immédiatement ?

Vous venez de mettre un fusible neuf, vous mettez le contact, et clac : le nouveau fusible grille sur le coup.

Ne remettez pas un troisième fusible. Cela signifie que vous faites face à une panne lourde, le plus souvent un court-circuit permanent. Le problème ne venait pas d'une surcharge passagère (comme un chargeur de téléphone défectueux débranché depuis), mais bien d'un composant totalement HS (moteur d'essuie-glace grillé, pompe à carburant grippée) ou d'un fil dénudé qui touche la carrosserie en continu.

Dans cette situation, la recherche de la panne nécessite des outils de diagnostic plus poussés et une excellente connaissance des schémas électriques automobiles. Pour éviter de détériorer le réseau électrique de votre voiture, il est vivement recommandé de confier le véhicule à un professionnel. Les experts du réseau Fixter disposent du matériel nécessaire pour tracer le court-circuit et réparer votre panne électrique en toute transparence et en toute sécurité.

Conclusion : le mot de la fin pour votre enquête électrique

Savoir comment savoir si un fusible de voiture est mort est une compétence à la portée de tous les automobilistes. En inspectant visuellement le filament ou en utilisant un multimètre, vous pouvez résoudre une petite panne de confort en quelques minutes et pour moins d'un euro.

Cependant, rappelez-vous qu'un fusible n'est que la partie émergée de l'iceberg : si le remplacement d'origine ne suffit pas, c'est que votre voiture cache un problème électrique plus complexe qui nécessite l'intervention d'un spécialiste.
